WIRELESS FIDELITY (WI-FI)

MEMBANGUN ACCESS POINT & HOT SPOT

UNTUK DATA LINK PRIMKOKAS MENGGUNAKAN FREKUENSI RADIO 2,4 Giga Hertz

WIRELESS FIDELITY (WI-FI)

● Penjelasan tentang Wi-Fi ● Utilisasi perangkat Router ADSL + Wi-Fi ● Membangun jaringan Wireless POINT TO POINT ke Unit Usaha Luar ● Membangun jaringan Wireless POINT TO POIN ke Toko Cabang PCI ● Sharing Bandwidh-Internet ke Pengurus Primkokas yang berdomisili di sekitar perumahan PT.KS dengan radius 3 - 5 Km (LOS:Line Of Sight) dari Access Point ● Membuat layanan Hot Spot Internet

• TENTANG Wi-Fi

Wi-Fi (Wireless Fidelity)

Secara teknis operasional, Wi-Fi merupakan salah satu varian teknologi komunikasi dan informasi yang bekerja pada jaringan dan perangkat WLANs (wireless local area network). Dengan kata lain, Wi-Fi adalah sertifikasi merek dagang yang diberikan pabrikan kepada perangkat telekomunikasi (internet) yang bekerja di jaringan WLANs dan sudah memenuhi kualitas kapasitas interoperasi yang dipersyaratkan.

Wi-Fi, adalah koneksi tanpa kabel seperti handphone dengan mempergunakan teknologi radio sehingga pemakainya dapat mentransfer data dengan cepat dan aman. Wi-Fi tidak hanya dapat digunakan untuk mengakses internet, Wi-Fi juga dapat digunakan untuk membuat jaringan tanpa kabel di perusahaan.

Karena itu banyak orang mengasosiasikan Wi-Fi dengan “Kebebasan” karena teknologi Wi-Fi memberikan kebebasan kepada pemakainya untuk mengakses internet atau mentransfer data dari ruang meeting, kamar hotel, kampus, dan café-café yang bertanda “Wi-Fi Hot Spot”.

Salah satu kelebihan dari Wi-Fi adalah kepraktisan,tidak perlu repot memasang kabel network. Untuk masalah kecepatan tergantung sinyal yang diperoleh karena perangkat ini menggunakan teknologi radio maka untuk dapat menggunakannya dari jarak yang cukup jauh dan dengan sinyal yang memadai maka perangkat wi-fi harus ditambahkan dengan Antena luar.

Antena ini sebagai penguat Transmitter dan Receiver signal Wi-Fi. Jenis antena wi-fi banyak ragamnya, pemilihan tipe/jenis dapat disesuaikan dengan kebutuhan pengguna.

Wi-Fi bekerja pada frekuensi sama dengan Bluetooth yaitu pada 2,4 Ghz, namun bedanya Bluetooth menggunakan spread spectrum frequency hopping (SSFH), sedangkan Wi-Fi menggunakan direct sequence spread spectrum (DSSS) lihat issue sekitar wireless technology.

Intinya spread pada Wi-Fi akan lebih stabil dan tentunya lebih cepat dibandingkan dengan Bluetooth . Wi-Fi memiliki kelemahan yang sangat menganggu seperti masalah keamanan yang dapat di bajak ditengan jalan, dan rentan terhadap konflik dengan perangkat lain dalam waktu yang bersamaan misalnya dengan perangkat memasak seperti Microwave Open. (lihat Electromagnetic Spectrum)

• Bagaimana meng-Akses Wi-Fi ?

Wi-Fi hanya dapat di akses dengan peralatan Wi-Fi certified Radio seperti komputer, laptop, PDA atau Cellphone. Untuk Laptop versi terbaru keluaran tahun 2007, sudah terdapat wifi on board. Bila belum tersedia pemakai dapat menginstall Wi-Fi PC Cards yang berbentuk kartu di PCMCIA Slot yang terdapat di laptop atau Wifi USB.

Untuk PDA, pemakai dapat menginstall Compact Flash format Wi-Fi radio di slot yang telah tersedia. Bagi pengguna yang komputer atau PDA - nya menggunakan Windows XP, hanya dengan memasangkan kartu ke slot yang tersedia, Windows XP akan dengan sendirinya mendeteksi area disekitar Anda dan mencari jaringan Wi-Fi yang terdekat dengan Anda. Amatlah mudah menemukan tanda apakah peranti tersebut memiliki fasilitas Wi-Fi, yaitu dengan mencermati logo Wi-Fi CERTIFIED pada kemasannya.

Meskipun Wi-Fi hanya dapat diakses ditempat yang bertandakan “Wi-Fi Hotspot”, jumlah tempat-tempat umum yang menawarkan “Wi Fi Hotspot” meningkat secara drastis. Hal ini disebabkan karena dengan dijadikannya tempat mereka sebagai “Wi-Fi Hotspot” berarti pelanggan mereka dapat mengakses internet yang artinya memberikan nilai tambah bagi para pelanggan. Layanan Wi-Fi yang ditawarkan oleh masing-masing “Hots Spot” pun beragam, ada yang menawarkan akses secara gratis seperti halnya di executive lounge Bandara, ada yang mengharuskan pemakainya untuk menjadi pelanggan salah satu ISP yang menawarkan fasilitas Wi-Fi dan ada juga yang menawarkan kartu pra-bayar.

Apapun pilihan Anda untuk cara mengakses Wi-Fi, yang terpenting adalah dengan adanya Wi-Fi, Anda dapat bekerja dimana saja dan kapan saja hingga Anda tidak perlu harus selalu terkurung di ruang kerja Anda untuk menyelesaikan setiap pekerjaan.

• Wi-Fi – Security

Dengan menggunakan teknik WEP (Wire Equivalent Privacy) yaitu metode yang digunakan untuk melindungi komunikasi data melalui Wireless dengan cara enkripsi menggunakan 64-bit dan 128-bit sehingga setiap transmisi data ke LAN di decode secara ter-enkripsi (biasa disebut dengan WEP Keys).

Keamanan akses melalui Wi-Fi pada setiap komputer didaftarkan sesuai dengan IP Address atau MAC Address, sehingga tidak sembarang Komputer yang menggunakan Device Wi-Fi dapat terhubung ke Access Point.

• Frequency 2.4 Ghz (Wi-Fi)

merupakan Unlicensed Band yaitu :Standar frekwensi yang dibebaskan dari permintaan ijin dan membayar, karena tergolong ISM (Industrial, Scientific, Medical). Yang termasuk kedalam penggunaan frequency 2.4 Ghz ini adalah :

IEEE 802.11b : Wireless Ethernet mudah, IP based, dan bisa langsung dipakai, banyak perusahaan yang mendukung, dapat langsung diterapkan pada access point dan station, tersedia untuk komputer, consumer electronics, pemakaian telematik.

• Home RF: Pasar Home RF 2.0 masih terlalu kecil dan terlambat masuk, Intel sudah menghentikan dukungannya.
• Bluetooth: dipakai untuk jaringan sederhana. Bandwidth, Effesiensi, kapasitas sistem semuanya terbatas.

LICENSED BAND	UNLICENCED BAND
Harus meminta ijin dan membayar BHP Frekwensi ke Postel.	Standar frekwensi yang dibebaskan dari permintaan ijin dan membayar, karena tergolong ISM (Industrial, Scientific, Medical)
WAN : 2.5G, 3G	2.4 GHz (802.11b,Home RF,Bluetooth)
	5.0 GHz (802.11a, HiperLAN2, HiSWANa)
	Proprietary, Non-Standard (UWB)

• SPESIFIKASI Wi-Fi

Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b, 802.11g, and 802.11n. Spesifikasi b merupakan produk pertama Wi-Fi. Variasi g dan n merupakan salah satu produk yang memiliki penjualan terbanyak pada 2005.

Spesifikasi Wi-Fi
Spesifikasi	Kecepatan	Frekuensi Band	Cocok dengan
802.11b	11 Mb/s	2.4 GHz	b
802.11a	54 Mb/s	5 GHz	a
802.11g	54 Mb/s	2.4 GHz	b, g
802.11n	100 Mb/s	2.4 GHz	b, g, n

Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari Pengatur lokal (misal, Komisi Komunikasi Federal di A.S.). 802.11a menggunakan frekuensi yang lebih tinggi dan oleh sebab itu daya jangkaunya lebih sempit, lainnya sama.

• CHANNEL Wi-Fi

Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing dengan lebar frekuensi 5 MHz) :

Channel-Freq. Wi-Fi Standard IEEE 802.11b/g
Channel	Freq.(GHz)	Channel	Freq.(GHz)
1	2,412	7	2,442
2	2,417	8	2,447
3	2,422	9	2,452
4	2,427	10	2,457
5	2,432	11	2,462
6	2,437

Karena perangkat dengan standar teknis 802.11b diperuntukkan bagi perangkat WLAN yang digunakan di frekuensi 2,4 GHz atau yang lazim disebut frekuensi ISM (Industrial, Scientific dan Medical). Sedang untuk perangkat yang berstandar teknis 802.11a dan 802.16 diperuntukkan bagi perangkat WMAN atau juga disebut Wi-Max, yang bekerja di sekitar pita frekuensi 5 GHz.

Tingginya animo masyarakat --khususnya di kalangan komunitas Internet-- menggunakan teknologi Wi-Fi dikarenakan paling tidak dua faktor. Pertama, kemudahan akses. Artinya, para pengguna dalam satu area dapat mengakses Internet secara bersamaan tanpa perlu direpotkan dengan kabel.

Konsekuensinya, pengguna yang ingin melakukan surfing atau browsing berita dan informasi di Internet, cukup membawa PDA (pocket digital assistance) atau laptop berkemampuan Wi-Fi ke tempat dimana terdapat access point atau hotspot.

Menjamurnya hotspot di tempat-tempat tersebut --yang dibangun oleh operator telekomunikasi, penyedia jasa Internet bahkan orang perorangan-- dipicu faktor kedua, yakni karena biaya pembangunannya yang relatif murah atau hanya berkisar 300 dollar Amerika Serikat.

Peningkatan kuantitas pengguna Internet berbasis teknologi Wi-Fi yang semakin menggejala di berbagai belahan dunia, telah mendorong Internet service providers (ISP) membangun hotspot yang di kota-kota besar dunia.

Beberapa pengamat bahkan telah memprediksi pada tahun 2006, akan terdapat hotspot sebanyak 800.000 di negara-negara Eropa, 530.000 di Amerika Serikat dan satu juta di negara-negara Asia.

Keseluruhan jumlah penghasilan yang diperoleh Amerika Serikat dan negara-negara Eropa dari bisnis Internet berbasis teknologi Wi-Fi hingga akhir tahun 2003 diperkirakan berjumlah 5.4 trilliun dollar Amerika, atau meningkat sebesar 33 milyar dollar Amerika dari tahun 2002 (www.analysys.com).

• ISSUE SEKITAR WIRELESS TECHNOLOGY

• FHSS vs DSSS

FHSS bekerja dengan meloncat-loncat diantara spektrum frekwensi, contoh yang menggunakan teknologi ini : bluetooth, GSM

DSSS bekerja dengan frekwensi yang tetap, contoh yang menggunakan teknologi ini : IEEE 802.11b, W-CDMA

• Real Throughput

Kecepatan pemindahan data yang nyata (biasanya tidak akan sampai 11Mbps, seperti yang tertera di spesifikasinya) antara satu titik dengan titik lain, dapat di uji coba sendiri dengan menggunakan FTP Server dan FTP Client.

Jenis
Wireless PCI-Adapter	Card yang dimasukan kedalam Salah satu Slot PCI di PC dan sudah terdapat Antenna Mini yang menyertakan Adapter tersebut.
Wireless USB-Adapter	Dalam bentuk yang lebih kecil menggunakan Port USB.
Wi-Fi Built-in / PCMCIA	Biasanya terdapat pada laptop yang mempunyai perangkat wireles/Wlan atau Kartu PCMCIA yang dimasukan pada Slot PCMCIA di Laptop.
External Wi-Fi Adapter	Meliputi berbagai jenis Adapter antara lain perangkat Wireless DSL Gateway, Access Point,Router-ADSL dlsbnya.

• ANTENA WI-FI

Antena diperlukan untuk dapat berkomunikasi data dengan jarak yang jauh. Metode Komunikasi bisa berupa :

Metode Akses	Keterangan	Jenis Wifi yang digunakan pada user
AD-HOOK/PEER TO PEER	Komunikasi dapat dilakukan antar PC/Laptop/PDA tanpa harus menggunakan Jaringan/LAN.	· Wireless USB, · Wireless PCI · Built-In Wireless pada Laptop/PDA. · Grid / Dish Antena · Antena buatan sendiri seperti: Antena Kaleng Antena Penggorengan.
MULTI POINT	Komunikasi dapat dilakukan oleh lebih dari 1 User yang menggunakan Wifi-Adapter. misalkan untuk meng-akses internet pada Access Poin	Access Point dapat menggunakan Antena Luar antara lain dengan tipe sbb.: Omni Antena; Sudut pancar sinyal 360° Sectoral Waveguide; Sudut pancar sinyal 120° User dapat menggunakan jenis wireless seperti pada Ad-Hook/Peer to Peer.
POINT TO POINT	Komunikasi 1 titik akses ke 1 titik akses lainnya.Misalkan untuk membuat LAN antar Kantor Cabang	Grid Antena Dish/Parabola Antena Dan Antena yang sejenis.
Untuk membuat MULTI POINT & POINT TO POIN, selain menggunakan antena luar juga ditambah perangkat lain seperti Router, Wireless AP, Tiang/Tower dan lain-lain.

• SEPUTAR PENGGUNAAN ANTENA WI-FI

• Jarak antar device

Erat hubungannya dengan power atau daya dari radio-nya. Untuk standar IEEE 802.11b output radionya dibatasi sampai maksimum 13dB, atau kalau menggunakan antena diatas 15dB bisa dijalankan sampai jarak 5 km (LOS)

• Pemakaian linier amplifier

Tidak dianjurkan untuk menggunakan linier amplifier, karena akan meningkatkan gangguan (noise). Menurut standar FICC dari Amerika, maksimum penggunaan linier amplifier adalah 1 watt.

• Peraturan yang akan berlaku

Pemerintah belum membuat aturan yang pasti soal frekwensi 2,4GHz yang di Amerika adalah frekwensi gratis untuk dipakai. Dalam waktu dekat akan ada peraturan yang mengharuskan ISP untuk membayar base station-nya.

• ADDS-ON ELECTROMAGNETIC SPECTRUM

• POLA PENERAPAN WIRELESS CONNECTION

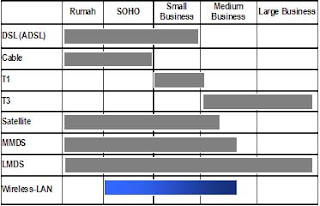

• Data Pengguna perangkat Jaringan di Amerika

• LOS (LINE OF SIGHT)

Indoor Unit dengan antena luar, bisa maksimum sekitar 5 km, menggunakan Wireless In The Box : Compex atau Planet
Outdoor Unit dengan antena luar, bisa sampai 40 km : WaveRider.

Kesulitan pemasangan sistem wireless harus mengikuti kaidah Line Of Sight (LOS)

Contoh LOS dalam beberapa kondisi di lapangan

• ANTENNA HOME BREW

ANTENA PENGGORENGAN MODIF WAJAN BOLIC	ANTENA PENGGORENGAN + KALENG WAJAN BOLIC
ANTENA SARINGAN (Kitchen Device)	ANTENNA SECTORAL AMOS
Brolly 60cm Dish (ANTENA PAYUNG)	ANTENA KALENG
ANTENA BIQUAD & DOUBLE BIQUAD	ANTENA HORN
ANTENA HELICAL	ANTENA WAVEGUIDE SLOT

LOS (Line Of Sight)

Dari beberapa Titik / Point lokasi yang diukur dengan GPS (Global Positioning System), sebagai berikut :

	Access Point		Wi-Fi Client				Access Methode
	Nama Lokasi	Elevasi (m)		Nama Lokasi	Elevasi (m)	Jarak (km)
	PRIMKOKAS WI-FI	34	1.	Usaha Luar	35	1,13	POINT TO MULTIPOINT
			2.	PCI	36	0,992	POINT TO MULTIPOINT
			3.	Alugoro (Home)	39	0,740	POINT TO MULTIPOINT
			4.	Ruko PCI	35	6,16	POINT TO POINT
			5.	Ruko Serang	36	19,60	Terhalang Gn.Pinang
				PCI	36	6,11
				Irman M (Home)
				M.Bahrul (Home)
				Rachmat M (Home)
